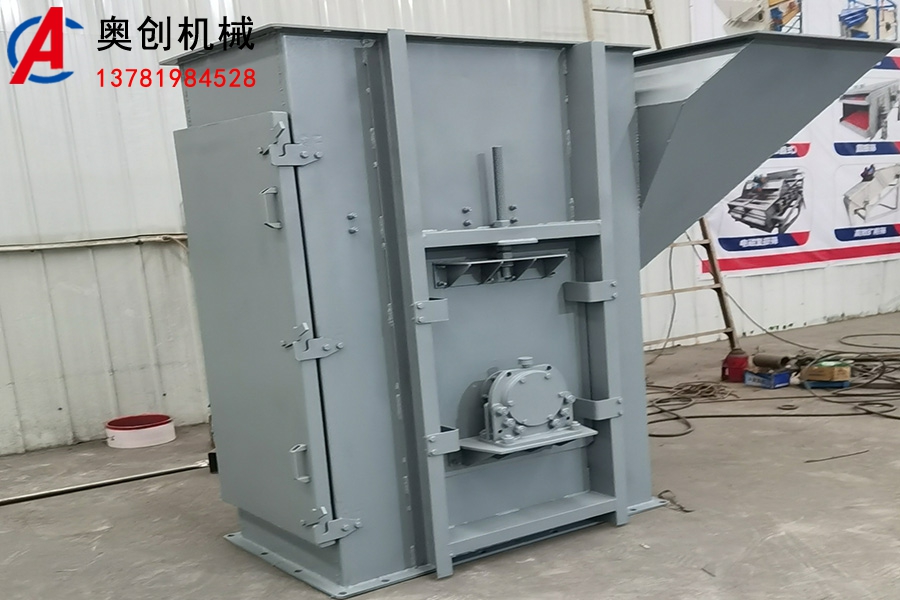

TH斗式提升機使用說明書

一、概述

TH型斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著特點。其主要性能及參數符合JB3926-85《垂直斗式提升機》標準。牽引用圓環鏈符合GB/T12718-91《礦用高強度圓環鏈》。

TH型斗式提升機可用來輸送溫度較高的物料，所輸送的物料溫度不超過250℃。用來輸送密度ρ不大于1.5t/m3的粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、石塊、砂、黏土、礦石等。卸料方式為混合式或重力式。

TH型斗提機被廣泛地使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。

二、性能特點

TH型環鏈斗提機具有如下的特點：

輸送量大，與同型號HL型相比，輸送量增大近一倍；

更換方便，節約成本。因采用了組裝式鏈輪，輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時，可擰下螺栓，拆換輪緣，更換方便。從而降低了維修費用。

噪聲低，符合當前環保要求。傳動裝置采用了ZLY型減速機，該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機，齒輪經滲碳，淬火，磨齒等工藝精制，具有體積小，重量輕，承載能力高，壽命長，效率高噪聲低等優點。

傳動裝置安裝了逆止器，有效防止“倒料”的發生。

牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，具有抗拉強度高，耐磨性好，使用壽命長的優點。

TH型斗提機有兩種料斗：

Zh型（中深斗）一般適用于輸送濕的，易結塊的，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。

Sh型（深斗）適用于輸送干燥的，松散易于拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比Zh型的大。

三、技術參數

說明：1.表中料斗容積為盛水容積，輸送量按此斗容計算時為100%填充，具體選用時應根據物料特性查表

2.求得ψ修正值予以修正則為能力輸送量。

表1技術參數表

說明：1.表中料斗容積為盛水容積，輸送量按此斗容計算時為100%填充，具體選用時應根據物料特性查表

2.求得ψ修正值予以修正則為能力輸送量。

五、料斗填充系數表

表2

六、TH型斗提機外形圖。見附圖。

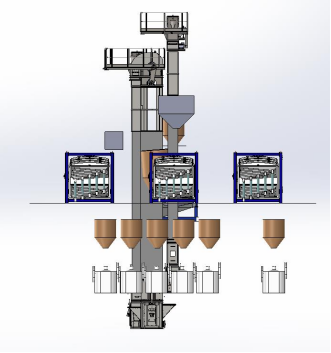

七、TH型斗式提升機的安裝要求

1.斗提機下部區段的支撐面，必須保證坐落在基礎的水平面上。

2.斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。

3.中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。

4.斗提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。

5.料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。

6.螺旋拉緊裝置調整好后，應使?fàn)恳龢?gòu)件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。

7.減速機高速軸的軸線與電動機的軸線，應相互平行；低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其最大平行偏移量不得超過0.2mm，最大軸線交角不得超過40‵。

8.斗提機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。

9.斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。最上面的支撐點應盡量靠近頭部。

八、斗提機的潤滑材料、周期和方法，見表3。

表3斗提機的潤滑材料、周期和方法
